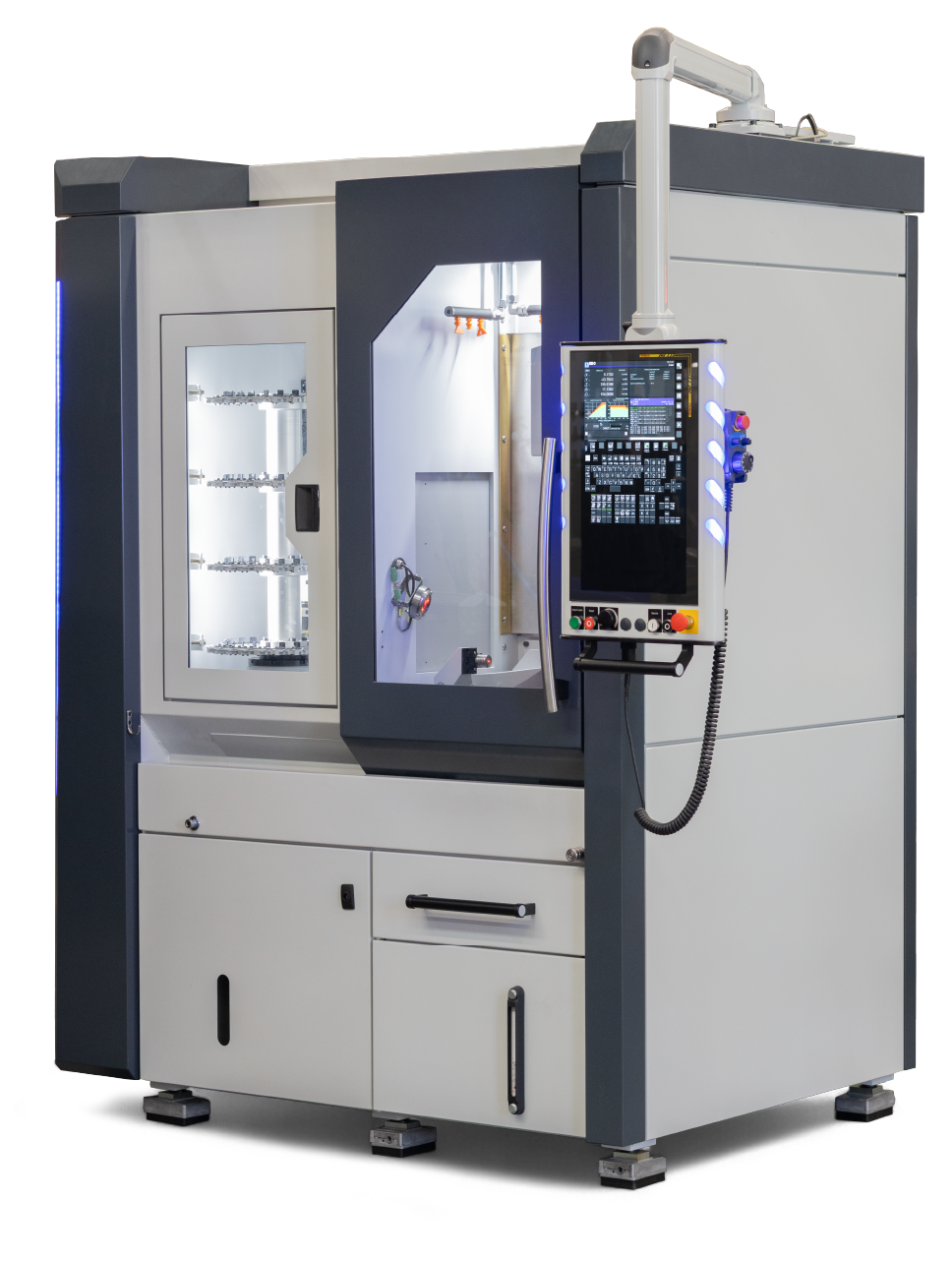

PreciMill 5X

Centre d’usinage compact, précis, innovant et performant pour une productivité maximale

Points forts et applications

EMISSA a conçu le PreciMill pour répondre aux exigences croissantes de l’industrie. Véritable concentré de technologies, il est parfaitement adapté aux applications de haute précision telles que l’horlogerie, la micromécanique, la connectique et le secteur MedTech. Compact, précis et performant, le PreciMill a été développé avec le même niveau d’exigence et d’innovation que les machines spéciales, offrant ainsi des performances optimales sans compromis sur les spécifications techniques.

  • Magasin 100 outils
  • Broche HSK-E25 50’000 t/min
  • Fanuc 31i-B5 Plus
  • 5 axes simultanés
  • Tournage axe C 4’200 t/min
  • Capacité d’usinage : 120 x 120 x 120mm
  • Moteurs linéaires et moteurs couples
  • Codeurs optiques
  • Thermorégulation des axes
  • Ergonomique
  • Gestion intégrée des fluides et copeaux
  • Maintenance réduite
  • Arrosage centre outil 120 bars
  • Compatible C02 supercritique
  • Automatisable

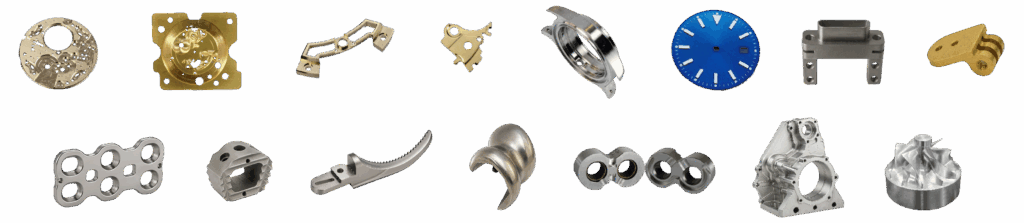

Exemples de pièces réalisables avec le PreciMill 5X

Magasin d’outils de grande capacité rapide, précis et robuste

  • Colonnes étagées
  • Changeur double pince
  • Capacité de 100 outils
  • Système précis, robuste et fiable
  • Changement d’outils > 3s
  • Interface d’outil HSK-E25
  • Diamètre de l’outil jusqu’à 40mm
  • Place adjacente de 70mm
  • Longueur d’outils jusqu’à 105mm
  • Gestion RFID (en option)

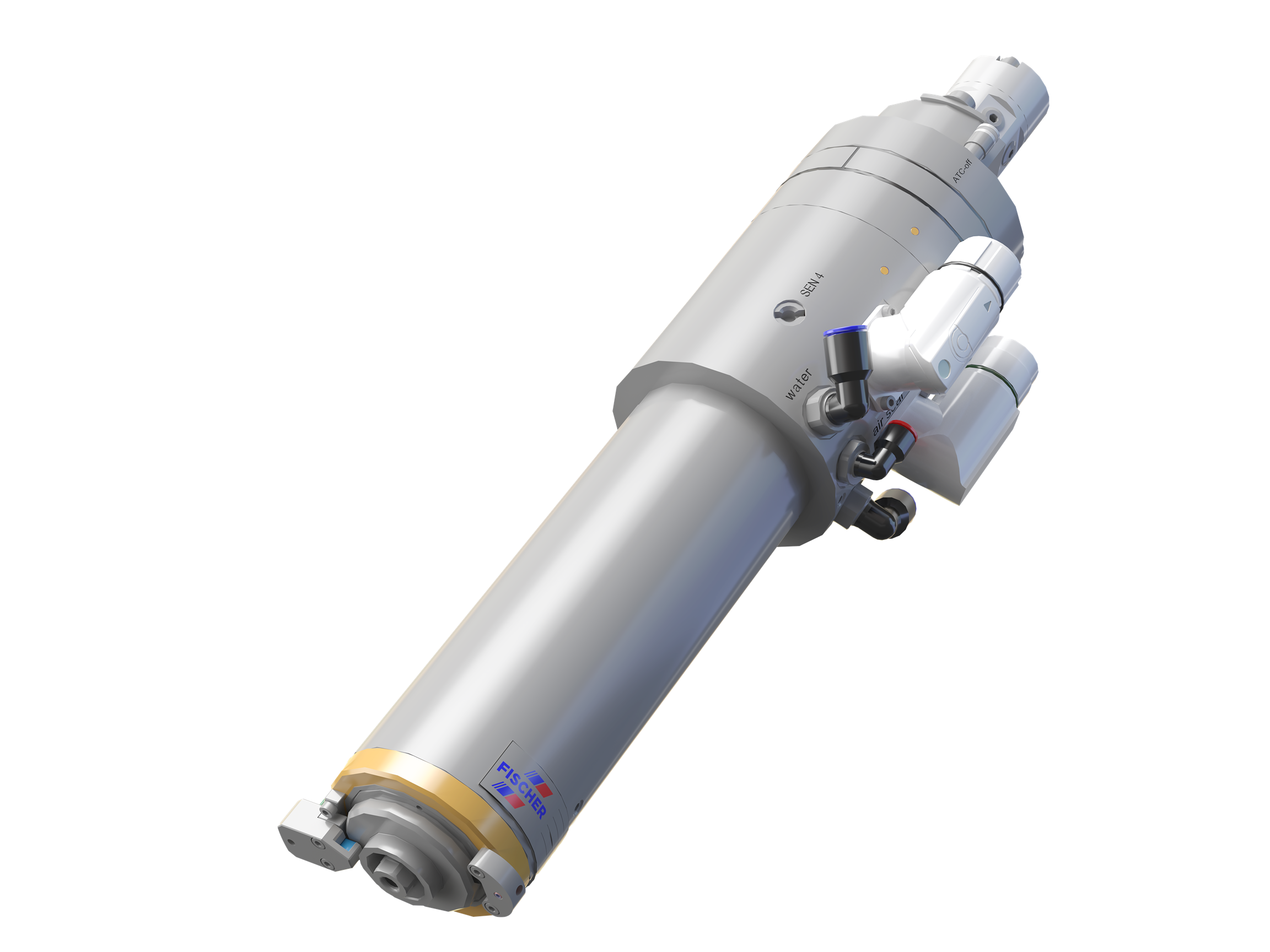

Broche UGV pour usinages exigeants

Le PreciMill est équipé d’une broche haute fréquence dotée d’un porte outil HSK-E25 atteignant une vitesse de rotation jusqu’à 50’000 t/min. La broche est munie d’un joint tournant pour l’arrosage haute pression par le centre de l’outil jusqu’à 120 bars, optimisant ainsi la vitesse de perçage, la qualité d’usinage et la longévité des outils.
Elle intègre également un stop-bloc pour le verrouillage des outils de tournage et un capteur de dilatation garantissant une précision maximale.

Concept mécanique et zone d’usinage

Une conception haute performance pour une précision sans compromis

La conception du centre d’usinage PreciMill garantit une excellente précision ainsi qu’une dynamique remarquable. Sa structure mécanique a été soigneusement étudiée pour atteindre un équilibre optimal entre la masse statique, qui assure une base rigide et stable garantissant une précision maximale, et la masse en mouvement, optimisée grâce à une conception en fonte alvéolée, ce qui permet d’améliorer considérablement la réactivité et les performances dynamiques de la machine.

La précision et la répétabilité du centre d’usinage PreciMill sont également garanties par son système d’axes, équipé de moteurs linéaires et de moteurs couple à entraînement direct. Les axes sont régulés thermiquement pour minimiser les dilatations et sont équipés de codeurs optiques. Les courses de 180 x 140 x 160 mm permettent d’usiner des pièces mécaniques jusqu’à 120 x120 x 120 mm.

Axes linéaires

  • Course X : 180mm
  • Course Y : 140mm
  • Course Z : 160mm
  • Vitesse max : 30m/min
  • Accélération max : 1G
  • Moteurs linéaire
  • Codeurs optiques linéaires

Axes B

  • Course : +40° / -110°
  • Vitesse max : 250 tr/min
  • Accélération max : 160 rad/s2
  • Moteur couple
  • Codeur optique angulaire

Axe C

  • Vitesse max : 4’200 tr/min
  • Accélération max : 1’600 rad/s2
  • Moteur couple
  • Codeur optique angulaire
  • Joint tournant intégré

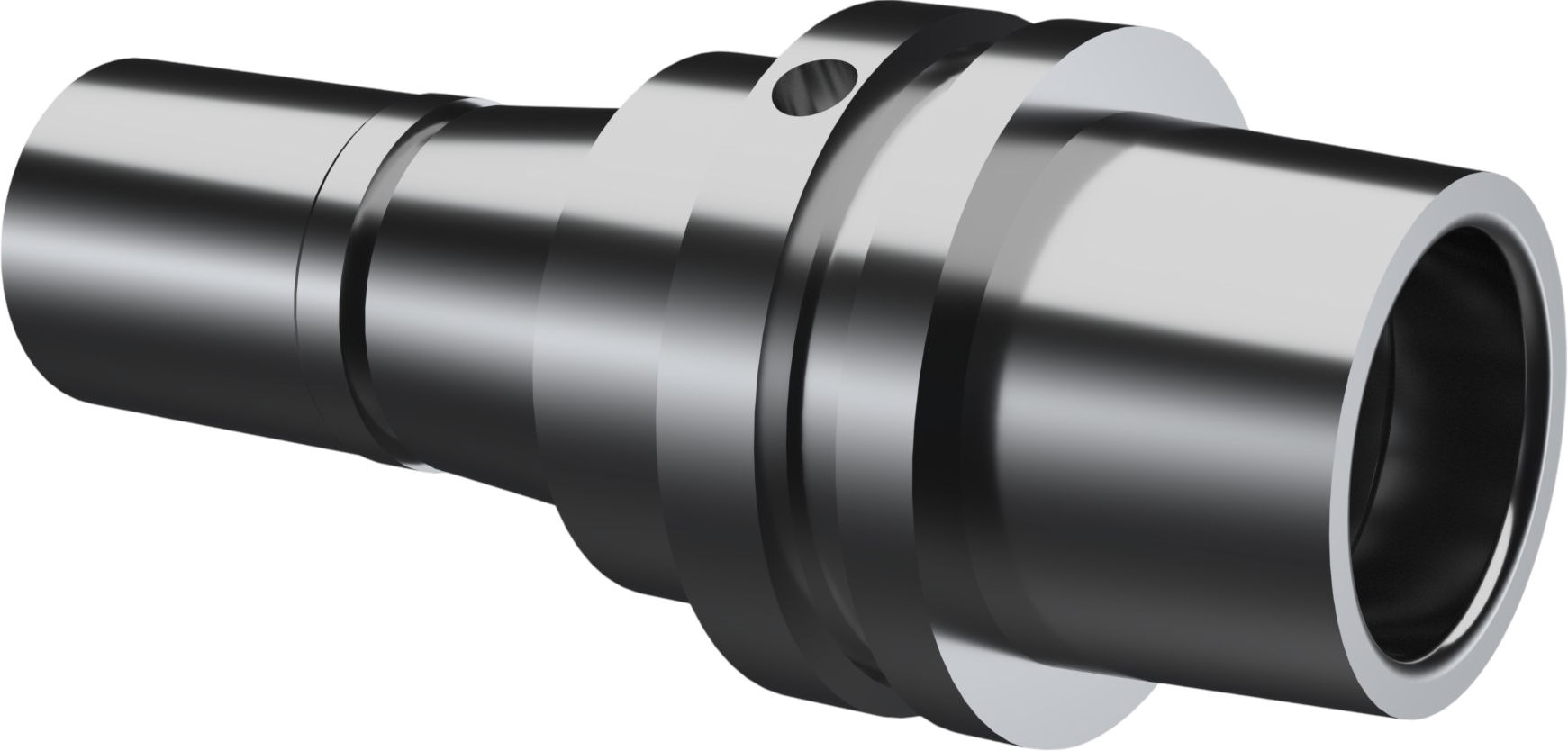

Le PreciMill est compatible avec les portes-outils de fraisage/perçage standards du marché.

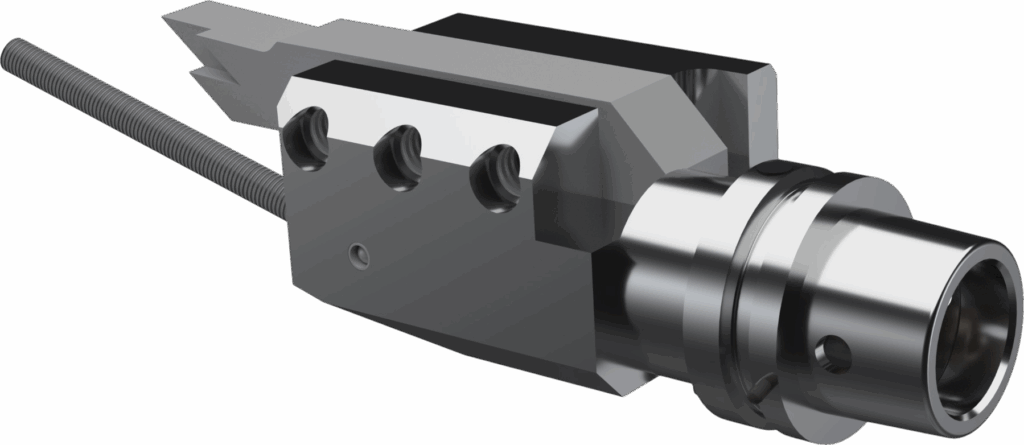

Pour le tournage, les portes-outils sont spécifiques. Ils sont indexés et se verrouillent dans la broche grâce au «stop bloc» fixé sous la coulisse Z.

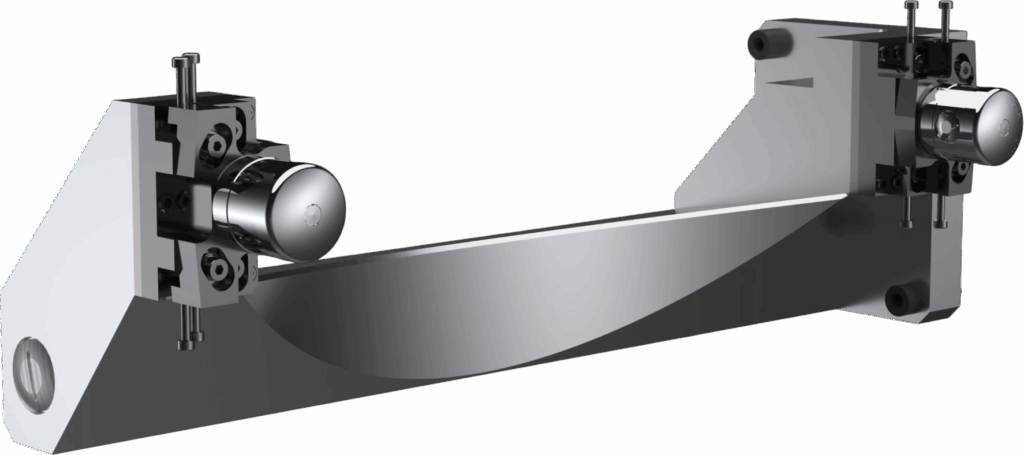

Le PreciMill est équipé d’un système de mesure d’outil laser permettant de garantir une qualité d’usinage optimale et une parfaite répétabilité des opérations.

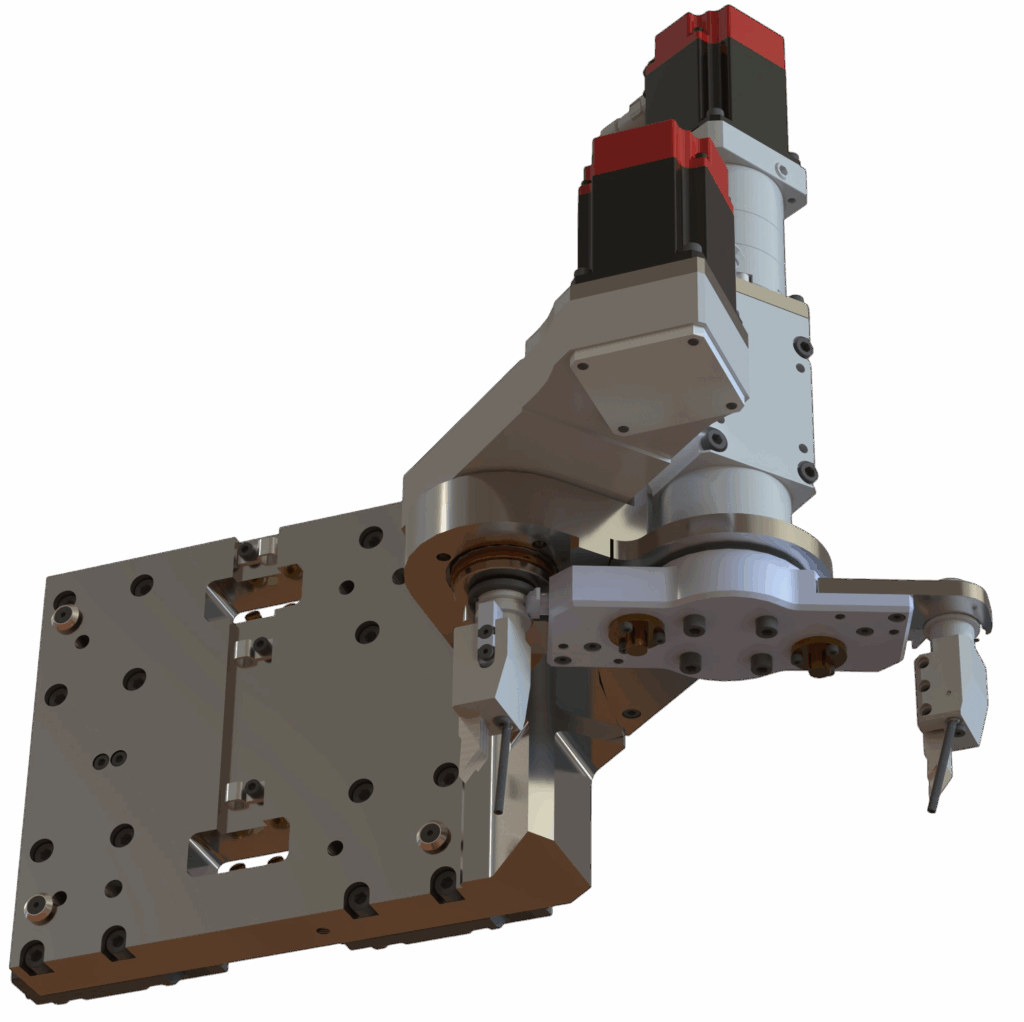

Le bras changeur rotatif à double pince assure un remplacement simultané des outils rapide et précis.

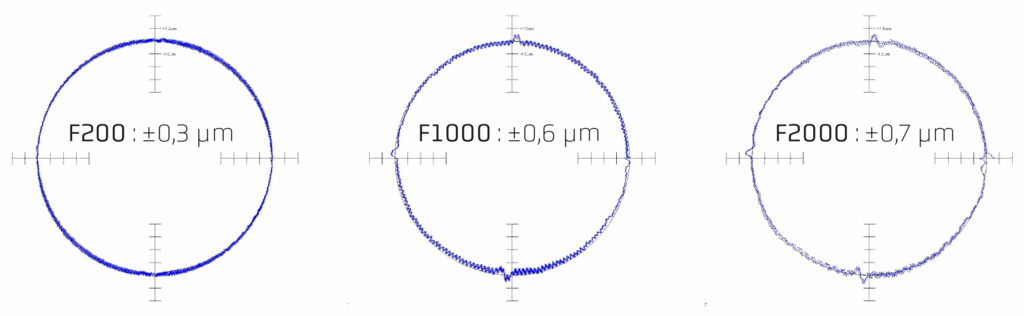

Circularité XY R10mm

Les tests de circularité montrent un excellent comportement dynamique du PreciMill.

Caractéristiques techniques

Structure d’axes

Motorisation

Moteurs linéaires Fanuc

Course X / Y / Z

180 / 140 / 160

mm

Vitesse max

60

m/min

Accélération max

1

G

Codeur linéaire optique

Heidenhein

Précision

180 / 140 / 160

um

Frein de blocage

+/-2

Broche principale

Diamètre

61,91

mm

Interface

HSK-E25

Vitesse nominale / max

40’000 / 50’000

tr/min

Puissance S1 / S6

2,3 / 5,7

kW

Couple S1 / S6

0,6 / 1,4

Nm

Poids

5

kg

Capteur de dilatation

Intégré

Stop bloc pour outil de tournage

Intégré

Axe B

Moteur

Moteur couple ETEL

Course

-110 à +40

°

Vitesse max

250

tr/min

Accélération max

160

rad/s2

Codeur angulaire optique

Heidenhein

Axe C

Moteur

Moteur couple ETEL

Vitesse max

4’200

tr/min

Accélération max

1’600

rad/s2

Codeur angulaire optique

Heidenhain

Joint tournant

Intégré

Soufflage pièce

Intégré

Commande numérique

Type de commande

Fanuc 31i-B5 Plus

Axes simultanés

Jusqu’à 5

Taraudage rigide

De S0.6 à M5

Micro taraudage rigide

De S0.3 à S0.6

Magasin et changeur d’outils

Quantité d’outils

100

Diamètre des outils

40

mm

Diamètre d’outil max

70

mm

Longueur d’outil max

105

mm

Poids d’outil max

2

kg

Temps de changement d’outil à outil

2,6

s

Temps de changement de copeaux à copeaux

3,8

s

Caractéristiques générales

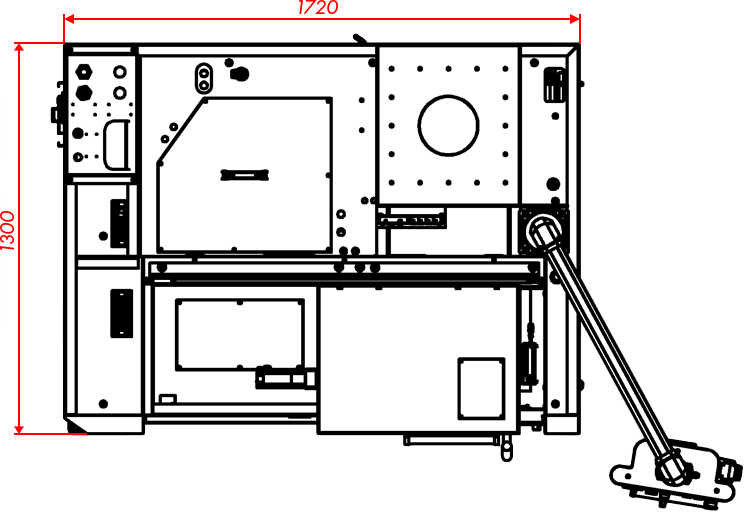

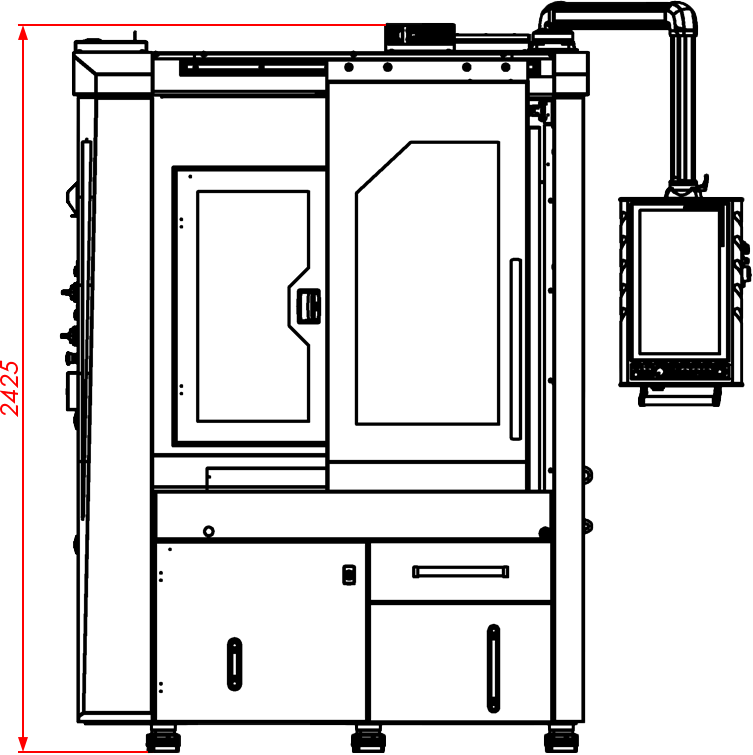

Largeur x Profondeur x Hauteur

1’720 x 1’300 x 2’450

mm

Surface au sol

2,24

m2

Poids

2’500

kg
